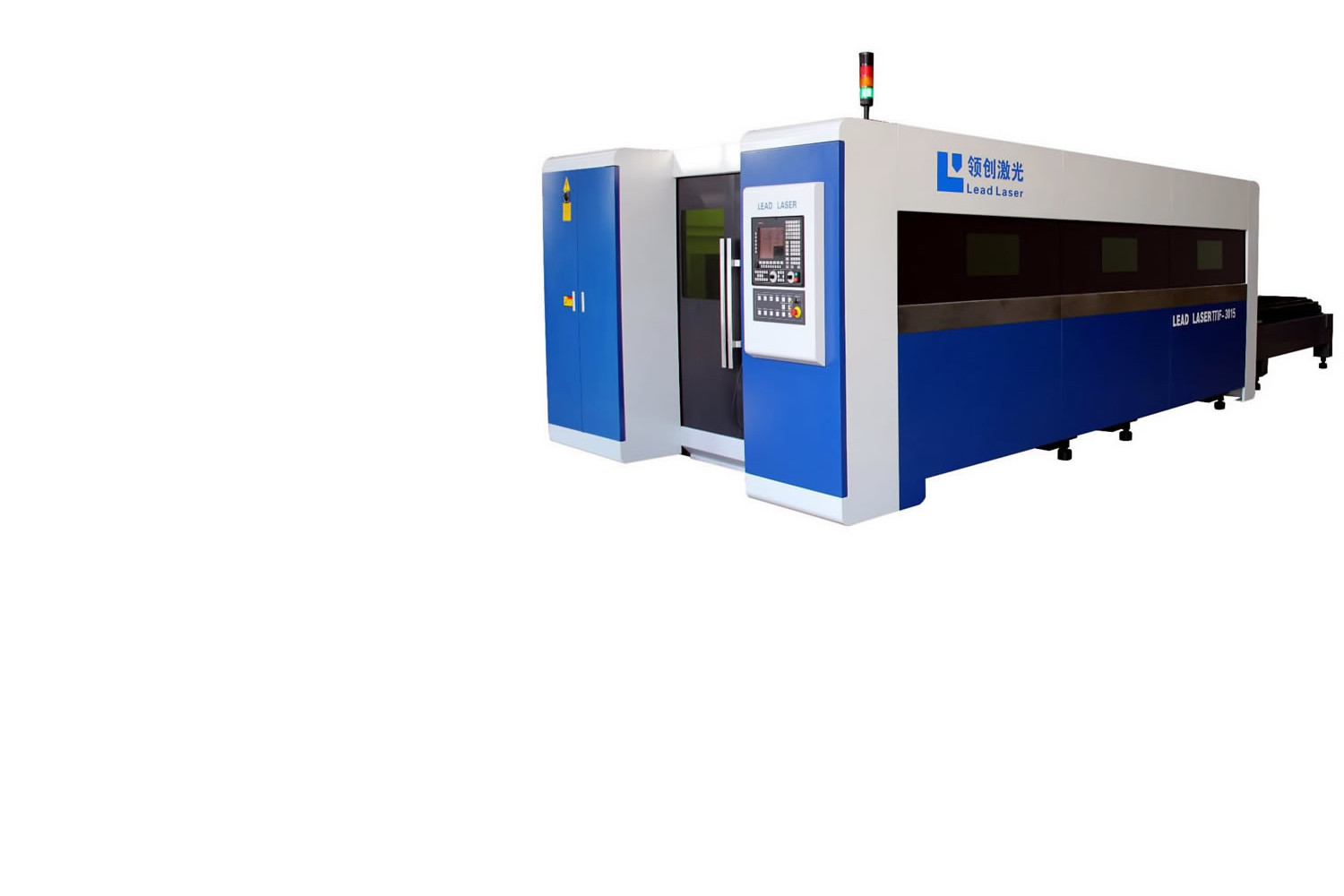

Lead πIF-3015/4020/6020
Estrutura rígida e robusta que garante corte contínuo e preciso
Lead πIF-3015/4020/6020
Máquina de corte a laser com design robusto que garante resultados de corte precisos e repetitivos. Usando uma solução com CNC, servomotores e drives Fagor com funções específicas para corte a laser, transfere ao cliente a tranquilidade de contar com assistência técnica e peças de reposição disponíveis localmente.
Componentes de primeira linha com assistência no Brasil
- Fonte de laser: IPG (Alemão).
- Cabeçote de corte: Precitec (Alemão).
- CNC, servomotores e drives: Fagor (Espanhol).
- Sistema de pinhão e cremalheira: Linden (Suécia).
- Servo-válvula de gases: Hoerbinger (Alemão)
- Sistema pneumático sucção: SMC (Japonês)
- Guias lineares: Hiwin (Taiwan)
Fonte de Laser IPG
Os lasers de fibra da IPG (alemã) são o padrão mundial em geração de laser fibra. Com grande estabilidade e bancos de diodos com durabilidade extremamente longas garantem tranquilidade aos usários Lead Laser. Nas máquinas Excalibur, são disponíveis potências de 1 até 8 kW.
Cabeçote de Corte Precitec
Cabeçote Precitec (alemão) de corte com foco totalmente automático que ajusta o ponto de foco dinamicamente durante a perfuração e o corte de acordo com os parâmetros armazenados no banco de dados. Possui sensores internos que detectam possíveis problemas antes de resultarem em processamento incorreto.
Sistema de Transmissão e Acionamento
O sistema de acionamento de pinhão e cremalheira de alta precisão fornecidos pela Linden oferece precisão máxima, praticamente sem nenhum “backlash”. O sistema de lubrificação central automático lubrifica continuamente os pinhões e também para os guias lineares pela Hiwin (Taiwan).
CNC Fagor
Um CNC poderoso é o coração do desempenho da Laser Excalibur. Todos os componentes importantes do laser (servo-drives, cabeçote de corte, sensor de distância capacitivo, fonte de laser, gerador de pulso a laser, servo-válvula de gás, etc.) estão integrados em um único sistema de controle em circuito fechado dominando todos os aspectos do processo de corte a laser com ciclos de tempo de microssegundos.
Software de Programação
A máquina é entregue com uma cópia de software Lantek para PC, previamente configurada para interface com o CNC.
Sistema de gás de corte
Até três tipos de gás de corte podem ser conectados simultaneamente. Uma válvula automática fornecerá o gás certo para cada aplicação. Uma servo-válvula mantém a pressão constante, e permite a utilização do gás até o final do recepiente. Os tempos de reação rápido evitam tempos de espera entre perfuração e corte e que a transição será suave evitando imperfeições.
Lead πIF-3015/4020/6020
Corta as chapas em dois níveis de altura o que permite que as mesas de trabalho se movam para dentro e para fora simultaneamente, diminuindo dramaticamente o tempo do ciclo de troca e aumentando a produtividade da máquina.
O eixo z possui um curso grande permitindo uma liberdade adicional em aplicações de corte: Chapas pré-formadas, tubos, perfis, etc. podem ser facilmente montados e cortados.
Estrutura rígida e robusta que garante um corte preciso e repetitivo.
Cabine completamente fechada com vidro especial para proteção de radiação laser que oferece operação segura e ergonômica.
Cabine completamente fechada com vidro especial para proteção de radiação laser que oferece operação segura e ergonômica.
A estrutura leve de alumínio do pórtico assegura um corte preciso mesmo durante os movimentos em grande velocidade.
As janelas amplas permitem uma excelente visão de toda a região de trabalho da máquina.
Estrutura simétrica da máquina permite o acesso para manutenção mesmo quando uma das laterais e bloqueada por paredes.
| Descrição | πIF 3015 | πIF 4020 | πIF 6020 | Unidade |
|---|---|---|---|---|
| Zona de Trabalho | 3000 × 1500 | 4000 × 2000 | 6000 × 2000 | mm x mm |
| Precisão de posicionamento X e Y | ±0.03 | ±0.03 | ±0.03 | mm/m |
| Precisão de reposicionamento | ±0.02 | ±0.02 | ±0.02 | mm |
| Velocidade máxima X e Y | 80 | 80 | 80 | m/min |
| Velocidade X e Y simultanea | 110 | 110 | 110 | m/min |
| Aceleração X e Y | 9 | 9 | 9 | m/s2 |
| Aceleração X e Y simultanea | >12 | >12 | >12 | m/s2 |
| Aceleração Z | 15 | 15 | 15 | m/s2 |
| Peso de placas | 1000 | 1000 | 1000 | kg |
| Potência do laser | 4 | 4 | 4 | KW |
