Centros de Usinagem Portais
Alta capacidade de carga para usinagens de peças de grande porte
Através de nossa representada Biasa fornecemos uma linha completa de centros de usinagem portais.
Centros de Usinagem Portais
Máquinas para aplicações de grande porte

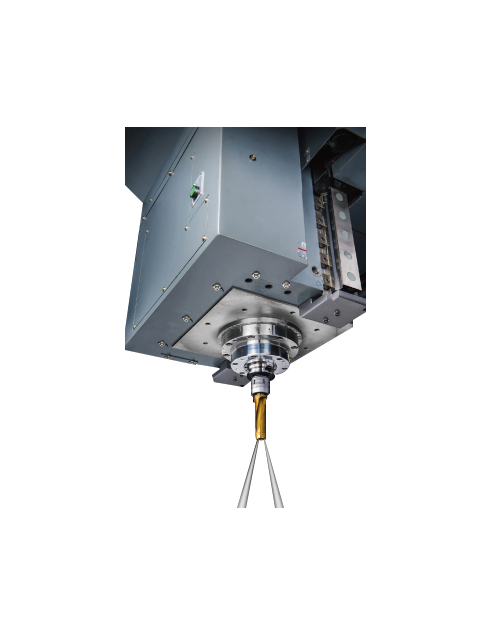

DL2112
X/Y/Z 2100/1220/600 *Z:800mm
DL3112
X/Y/Z 3100/1220/600 *Z:800mm
DL4112
X/Y/Z 4100/1220/600 *Z:800mm
DL3116
X/Y/Z 3100/1620/800 *Z:1020mm
DL4116
X/Y/Z 4100/1620/800 *Z:1020mm
DL3120
X/Y/Z 3100/2020/800 *Z:1020mm
DL4120
X/Y/Z 4100/2020/800 *Z:1020mm
DL4232
X/Y/Z 4200/3200/800mm
*Z:1000/1200/1400mm
DL5232
X/Y/Z 5200/3200/800mm
*Z:1000/1200/1400mm
DL6232
X/Y/Z 6200/3200/800mm
*Z:1000/1200/1400mm
Características
Grande extensão em X, Grande capacidade de carga da mesa com estabilidade.

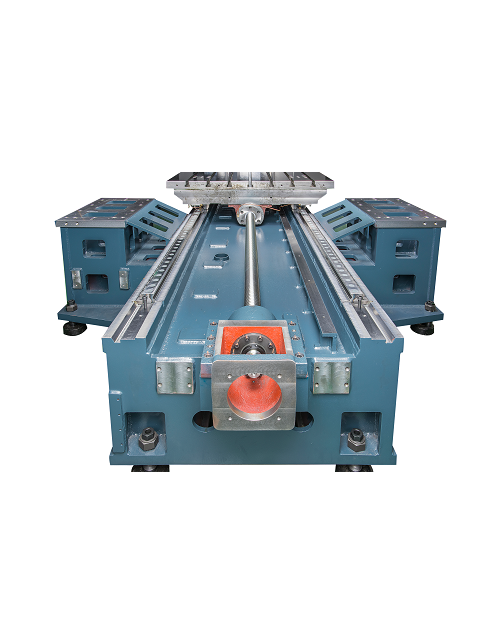

Os pesos são transferidos para o solo diretamente das nervuras, para atender às demandas de alta inércia e rigidez.
Projeto de nervura cruzada rígida no crossrail Y, aumenta a rigidez torcional e diminui a vibração e a distorção.
A porta deslizante de múltiplos estágios fornece mais espaço ao carregar as peças.
Precisão de posicionamento: ± 0,01 mm (JIS B 6338) Precisão de repetição: ± 0,003 mm (JIS B 6338)
| Descrição | DL2112 | DL3112 | DL4112 |
|---|---|---|---|
| Eixos X/Y/Z | 2100/1220/600 *Z:800mm | 3100/1220/600 *Z:800 | 4100/1220/600 *Z:800mm |
| Distância Spindle - Mesa | 100~700 *100~900mm | 100~700 *100~900mm | 100~700 *100~900mm |
| Distância entre Colunas | 1400mm | 1400mm | 1400mm |
| Dimensões Mesa | 2000x1200mm | 3000x1200mm | 4000x1200mm |
| Slots (Tam/Qtd/Dist) | 7x22x150mm | 7x22x150mm | 7x22x150mm |
| Carga Max. Mesa | 4000 kg | 5000 kg | 6000 kg |
| Velocidade Spindle | #40:10000 rpm Direct type (*12,000/15,000 rpm Built-in type) |
#40:10000 rpm Direct type (*12,000/15,000 rpm Built-in type) |
#40:10000 rpm Direct type (*12,000/15,000 rpm Built-in type) |
| Cone | BT40/DIN40/CAT40 BT50(*DIN50/CAT50) |
BT40/DIN40/CAT40 BT50(*DIN50/CAT50) |
BT40/DIN40/CAT40 BT50(*DIN50/CAT50) |
| Motor | #40:11/15 kw (*#50:15/18.5 kw, 18.5/22 kw,22/26 kw) |
#40:11/15 kw (*#50:15/18.5 kw, 18.5/22 kw,22/26 kw) |
#40:11/15 kw (*#50:15/18.5 kw, 18.5/22 kw,22/26 kw) |
| Avanço Rápido | 24/24/15 m/min | 12/24/15 m/min | 12/24/15 m/min |
| Avanço de Corter | 1-10 m/min | 1-10 m/min | 1-10 m/min |
| Movimento | XY: Guias lineares Z:Guia Linear |
XY: Guias lineares Z:Guia Linear |
XY: Guias lineares Z:Guia Linear |
| Mag. Ferramentas | Arm type 24 | Arm type 24 | Arm type 24 |
| Motores Eixos | 9/4,5/4,5kW | 9/4,5/4,5kW | 9/4,5/4,5kW |
| Tanque refrigeração | 300L | 300L | 300L |
| Ar Comprimido | 5-7 kg/cm2 | 5-7 kg/cm2 | 5-7 kg/cm2 |
| Peso Bruto | 16000kg | 2000kg | 2400kg |
| Descrição | DL3116 | DL4116 | DL3120 |
|---|---|---|---|
| Eixos X/Y/Z | 3100/1620/600 *Z:1020mm | 4100/1620/800 *Z:1020mm | 3100/2020/800 *Z:1020mm |
| Distância Spindle - Mesa | 150~950 *150~1170mm | 150~950 *150~1170mm | 150~950 *150~1170mm |
| Distância entre Colunas | 1700mm | 1700mm | 2100mm |
| Dimensões Mesa | 3000x1500mm | 4100x1500mm | 3000x1800mm |
| Slots (Tam/Qtd/Dist) | 9x22x150mm | 9x22x150mm | 11x22x150mm |
| Carga Max. Mesa | 10000 kg | 12000 kg | 10000 kg |
| Velocidade Spindle | #50:2 gamas 6,000 rpm | #50:2 gamas 6,000 rpm | #50:2 gamas 6,000 rpm |
| Cone | BT50(*DIN50/CAT50 | BT50(*DIN50/CAT50 | BT50(*DIN50/CAT50 |
| Motor | 15/18.5 kw (*18.5/22 kw,22/26 kw) | 15/18.5 kw (*18.5/22 kw,22/26 kw) | 15/18.5 kw (*18.5/22 kw,22/26 kw) |
| Avanço Rápido | 12/12/12 m/min | 12/12/12 m/min | 12/15/12 m/min |
| Avanço de Corter | 1-10 m/min | 1-10 m/min | 1-10 m/min |
| Movimento | XY: Guias lineares Z:Barramento |
XY: Guias lineares Z:Barramento |
XY: Guias lineares Z:Barramento |
| Mag. Ferramentas | Corrente 40 | Corrente 40 | Corrente 40 |
| Motores Eixos | 9/7/7kW | 9/7/7kW | 9/7/7kW |
| Tanque refrigeração | 800L | 800L | 800L |
| Ar Comprimido | 5-7 kg/cm2 | 5-7 kg/cm2 | 5-7 kg/cm2 |
| Peso Bruto | 30000kg | 3500kg | 3300kg |
| Descrição | DL4120 | DL4232 | DL5232 |
|---|---|---|---|
| Eixos X/Y/Z | 4100/2020/800 *Z:1020mm | 4200/3200/800 *Z:1020mm | 5200/3200/800 *Z:1000/1200/1400 |
| Distância Spindle - Mesa | 150~950 *150~1170mm | 200~1,000 *200~1,200/ 1,400/1,600mm |
200~1,000 *200~1,200/ 1,400/1,600mm |
| Distância entre Colunas | 2100mm | 3600mm | 3600mm |
| Dimensões Mesa | 4000x1800mm | 4000x3000mm | 5000x3000mm |
| Slots (Tam/Qtd/Dist) | 11x22x150mm | 13x28x200mm | 13x28x200mm |
| Carga Max. Mesa | 12000 kg | 15000 kg | 18000 kg |
| Velocidade Spindle | #50:2 gamas 6,000 rpm | #50:2 gamas 6,000 rpm | #50:2 gamas 6,000 rpm |
| Cone | BT50(*DIN50/CAT50) | BT50(*DIN50/CAT50) | BT50(*DIN50/CAT50) |
| Motor | 15/18.5 kw (*18.5/22 kw,22/26 kw) |
BT50:15/18.5 kw | BT50:15/18.5 kw |
| Avanço Rápido | 12/15/12 m/min | 12/15/15 m/min | 10/15/15 m/min |
| Avanço de Corter | 1-10 m/min | 1-10 m/min | 1-10 m/min |
| Movimento | XY: Guias lineares Z:Barramento |
XY: Guias lineares Z:Barramento |
XY: Guias lineares Z:Barramento |
| Mag. Ferramentas | Corrente 40 | Corrente 32 | Corrente 32 |
| Motores Eixos | 9/7/7kW | X:α40F(1:3) Y:α30(1:3 Z:α30 KW |
X:α40F(1:3) Y:α30(1:3 Z:α30 KW |
| Tanque refrigeração | 800L | 800L | 800L |
| Ar Comprimido | 5-7 kg/cm2 | 5-7 kg/cm2 | 5-7 kg/cm2 |
| Peso Bruto | 38000kg | 50000kg | 55000kg |
| Descrição | DL6232 |
|---|---|
| Eixos X/Y/Z | 6200/3200/800 *Z:1000/1200/1400 |
| Distância Spindle - Mesa | 200~1,000 *200~1,200/ 1,400/1,600mm |
| Distância entre Colunas | 3600mm |
| Dimensões Mesa | 6000x3000mm |
| Slots (Tam/Qtd/Dist) | 13x28x200mm |
| Carga Max. Mesa | 20000 kg |
| Velocidade Spindle | #50:2 gamas 6,000 rpm |
| Cone | BT50(*DIN50/CAT50/HSK) |
| Motor | BT50:15/18.5 kw |
| Avanço Rápido | 10/15/15 m/min |
| Avanço de Corter | 1-5 m/min |
| Movimento | XY: Guias lineares Z:Barramento |
| Mag. Ferramentas | Corrente 32 |
| Motores Eixos | X:α40F(1:3) Y:α30(1:3 Z:α30 KW |
| Tanque refrigeração | 800L |
| Ar Comprimido | 5-7 kg/cm2 |
| Peso Bruto | 60000kg |
